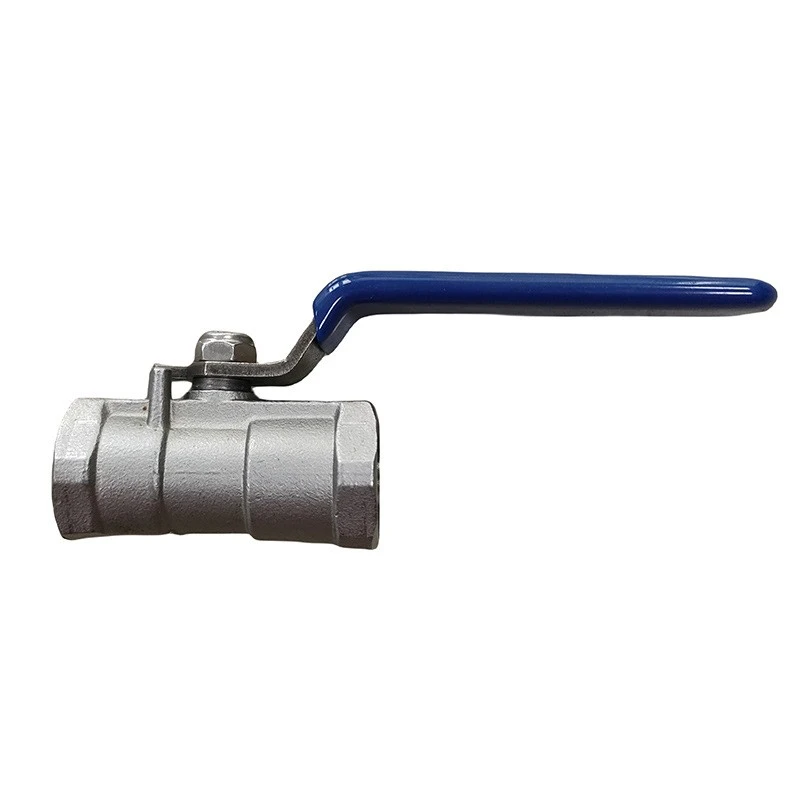

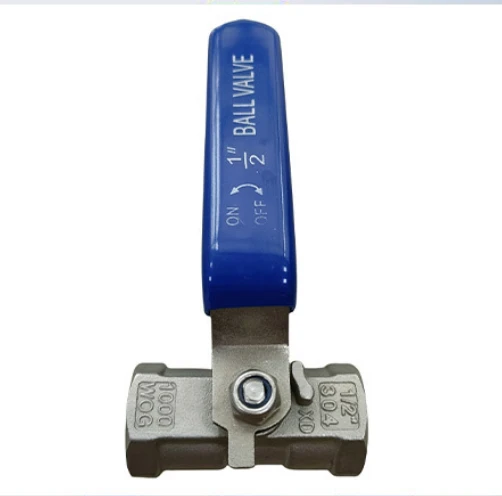

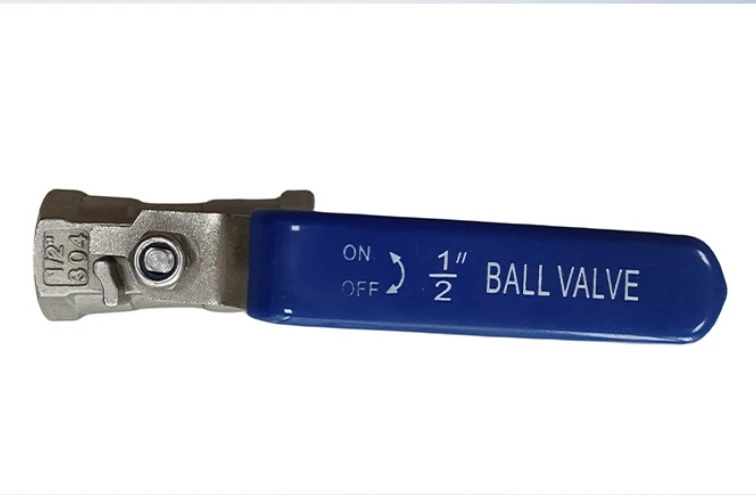

Bir qismli tishli sharli vana



Bir qismli tishli sharli valf - bu asosan quvur liniyasi tizimlarida suyuqliklarni kesish va boshqarish uchun ishlatiladigan keng tarqalgan sanoat klapan. U ixcham tuzilish, yaxshi muhrlanish va oson ishlash xususiyatlariga ega.



Ushbu turdagi klapanlarning "bir bo'lagi"- klapan tanasining yaxlitligi, yuqori mustahkamligi va oqishi oson emasligini bildiradi; “Tivli ip” atamasi uning ulanish usuli kichik diametrli quvurlarga-o‘rnatish oson va suv, neft va gaz kabi turli muhit muhitlari uchun mos keladigan ichki tishli interfeys (masalan, G, NPT va boshqa standartlar) ekanligini bildiradi.





Bir-vana tanasi:Vana korpusi yaxlit soxta yoki quyma, ajralmaydigan-, korpus murvatlarisiz va eng ixcham tuzilishga ega.Tishli ulanish:Ikkala uchi ham quvur liniyalariga to'g'ridan-to'g'ri vidalanish uchun ichki tishli bo'lib, qulay o'rnatish imkonini beradi.

90 daraja aylanadigan yoqish / o'chirish:Tutqichni 90 gradusga aylantirish orqali to'liq ochiladi yoki yopiladi, bu tez ishlashga imkon beradi.

Qisqartirilgan teshik dizayni:Ichki sharli o'tish odatda quvur nominal diametridan kichikroq (masalan, DN25 uchun haqiqiy teshik taxminan DN20).





Model	Q11F(Q – sharsimon klapan, 1 – Ayol ip, 1 – Bir qismli korpus, F – Ftoroplastik muhr)
Nominal diametri	DN6 ~ DN100 (1/8" ~ 4")
Bosim darajasi	PN1.6 ~ 4.0MPa (16 ~ 40 kgf/sm²)
Harorat diapazoni	-20 daraja ~ 180 daraja (PTFE muhri)
Valf tanasi	Zanglamaydigan po'lat 304, 316, guruch
Muhr	PTFE (politetrafloroetilen)











• Yilni o'lcham va engil vazn, cheklangan joylarga mos keladi.
• Tashqi oqish nuqtalari yo'q; ajralmas tuzilish mukammal oqish o'tkazmaydigan ishlashini ta'minlaydi.
• Kam narx va iqtisodiy narx.
• Tez o'rnatish; tishli ulanish payvandlashni talab qilmaydi.
• Past oqim qarshiligi; deyarli tekis{0}}oqim orqali toʻliq ochiq holatda.





1. Suv, moy, gaz, bugʻ kabi umumiy vositalar uchun-oʻchirilgan boshqaruv.
2. Asboblar, havo kompressorlari, kichik uskunalar va maishiy / tijorat quvurlari.
3. Xarajat va bo'shliqqa sezgir ilovalar, past texnik xizmat ko'rsatish chastotasi.
