Pnevmatik kelebek vana

Pnevmatik kelebek klapan nima?

Pnevmatik kelebek klapan - bu quvur yoki quvur orqali suyuqlik oqimini boshqarish uchun havo bosimidan foydalanadigan valf turi. Vana orqali o'tadigan suyuqlik miqdorini nazorat qilish uchun markaziy o'q atrofida aylanadigan disk yoki plastinkadan iborat. Vana odatda havo bosimining o'zgarishiga qarab valfni ochadigan yoki yopadigan pnevmatik aktuator orqali ishlaydi.

Pnevmatik kelebek klapanning afzalliklari

Tez va oson ishlash
Pnevmatik kelebek klapanlar tutqichni oddiy burish yoki tugmani bosish bilan tez va oson ochilishi yoki yopilishi mumkin. Bu ularni tezkor javob vaqtlari muhim bo'lgan ilovalar uchun ideal qiladi, masalan, favqulodda vaziyatlarda.

Kam texnik xizmat
Boshqa valf turlariga qaraganda kamroq qismlarga ega pnevmatik kelebek klapanlar kamroq texnik xizmat ko'rsatishni talab qiladi va ishdan chiqish ehtimoli kamroq. Ular, shuningdek, eskirish va yıpranma, korroziya va oqish uchun kamroq sezgir.

Oddiy dizayn
Pnevmatik kelebek klapanlar oddiy dizaynga ega bo'lib, ularni o'rnatish va mavjud tizimlarga integratsiya qilish oson. Ular, shuningdek, boshqa turdagi klapanlarga qaraganda kamroq joy egallaydi, bu ularni bo'sh joy cheklangan ilovalar uchun ideal qiladi.

Cheklov o'zgartirish imkoniyatlari
Pnevmatik kelebek klapanlar vana holatiga oid fikr-mulohazalarni ta'minlovchi chegara kalitlari bilan jihozlanishi mumkin, bu esa jarayonni yaxshiroq boshqarish va avtomatlashtirish imkonini beradi.

Nima uchun bizni tanlaysiz?

Yuqori sifatli

Mahsulotlarimiz eng yaxshi materiallar va ishlab chiqarish jarayonlaridan foydalangan holda juda yuqori standartlarga muvofiq ishlab chiqariladi yoki bajariladi.

24 soat onlayn xizmat

Biz barcha tashvishlarga 24 soat ichida javob berishga harakat qilamiz va har qanday favqulodda vaziyatlarda bizning jamoalarimiz doimo sizning ixtiyoringizda.

Sifat nazorati

Bizda ishlab chiqarish jarayonini nazorat qilish, mahsulotlarni tekshirish va yakuniy mahsulot talab qilinadigan sifat darajasi standartlari, ko'rsatmalar va texnik shartlarga javob berishini ta'minlash uchun professional xodimlar mavjud.

Boy tajriba

Qattiq sifat nazorati va mijozlarga ehtiyotkorlik bilan xizmat ko'rsatishga bag'ishlangan bizning tajribali xodimlarimiz sizning talablaringizni muhokama qilish va mijozlarning to'liq qoniqishini ta'minlash uchun doimo tayyor.

Pnevmatik kelebek vana turlari

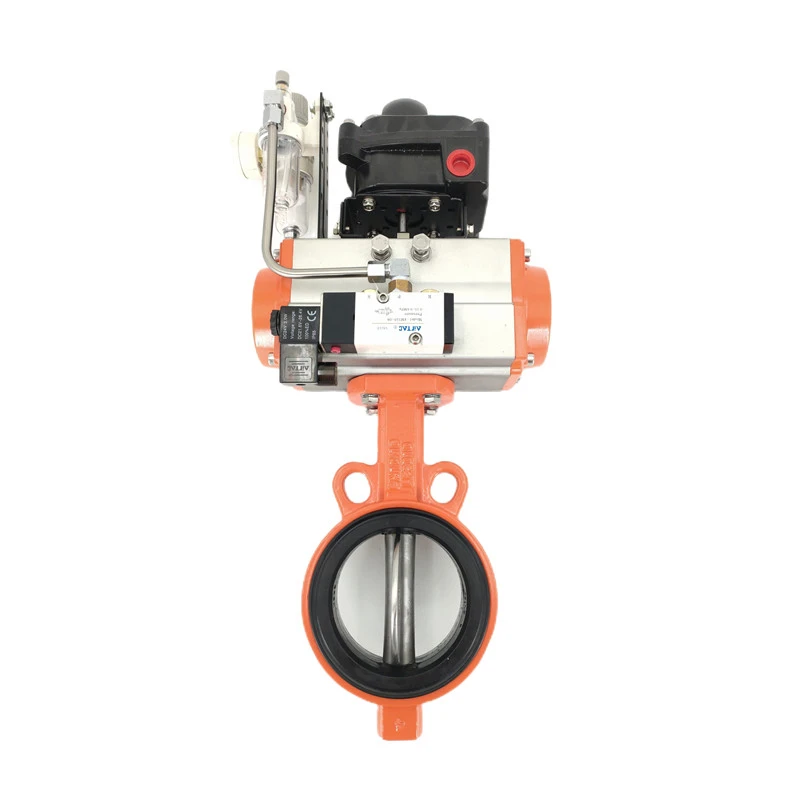

Gofret uslubidagi kelebek klapan
Gofret uslubidagi kelebek klapan ko'p ilovalarda ishlatiladigan eng keng tarqalgan kapalak vana turidir. Ushbu valf ikkita gardish orasiga o'rnatilgan bo'lib, quvurlar orasiga o'rnatishni osonlashtiradi. Vana diski quvur liniyasining markazida joylashgan bo'lib, aktuatorning chorak burilishi bilan ochilishi yoki yopilishi mumkin. Ushbu turdagi valflar o'rta bosim va past haroratli ilovalarda qo'llaniladi.
Lug uslubidagi kelebek klapan
Lug uslubidagi kelebek klapanlar dizayni bo'yicha gofret uslubidagi valflarga o'xshaydi, ammo valf tanasida valfni quvur liniyasiga mahkamlash uchun ishlatilishi mumkin bo'lgan quloqchalar mavjud. Ushbu quloqlar tishli bo'lib, murvatlar quvur liniyasiga valfni ulash uchun ishlatiladi. Lug uslubidagi klapanlar yuqori bosimli ilovalarda qo'llaniladi va gofret uslubidagi klapanlarga qaraganda o'rnatish uchun kamroq joy talab qiladi.
Flanesli kelebek valf
Flanesli kelebek klapan gofret uslubidagi valfga o'xshaydi, lekin uning har ikki tomonida quvur liniyasiga murvat bilan biriktirilishi mumkin bo'lgan gardishlar mavjud. Ushbu turdagi valf quvur liniyasiga ishonchli tarzda biriktirilishi kerak bo'lgan yuqori bosimli va yuqori haroratli ilovalarda qo'llaniladi.
Yuqori samarali kelebek valf
Yuqori samarali kelebek klapanlar qattiq o'chirish zarur bo'lgan ko'proq talab qilinadigan ilovalar uchun mo'ljallangan. Ushbu valflar elastomerlar o'rniga metall o'rindiqlardan foydalanadi va standart kelebek klapanlarga qaraganda yuqori harorat va bosimlarga bardosh bera oladi. Yuqori samarali kelebek klapanlar energiya ishlab chiqarish, neft va kimyoviy qayta ishlash kabi sohalarda qo'llaniladi.

Pnevmatik kelebek vana materiali

Pnevmatik kelebek klapanlar uchun ishlatiladigan material maxsus dasturga qarab o'zgaradi. Odatda, kelebek valf korpuslari quyma temir, sfero temir, karbonli po'lat, zanglamaydigan po'lat yoki plastmassadan yasalgan. O'rindiq va diskni yopish materiallari epdm, nbr, ptfe, metall yoki ushbu materiallarning kombinatsiyasini o'z ichiga olishi mumkin. Materialni tanlashga harorat, bosim, muhit, korroziy muhit va gigiena talablari kabi omillar ta'sir qiladi.

Pnevmatik kelebek klapanni qo'llash

Kimyo sanoati

Pnevmatik kelebek klapanlar kimyoviy moddalar va erituvchilar oqimini nazorat qilish uchun kimyo sanoatida keng qo'llaniladi. Ushbu ilovalarda klapanlar kimyoviy moddalarning oqishi yoki noto'g'ri yo'nalishda oqishi oldini olish uchun ishlatiladi, bu esa ifloslanish yoki baxtsiz hodisalar kabi jiddiy muammolarni keltirib chiqarishi mumkin.

Farmatsevtika sanoati

Pnevmatik kelebek klapanlar, shuningdek, turli jarayonlarda suyuqlik va gazlar oqimini nazorat qilish uchun farmatsevtika sanoatida qo'llaniladi. Ushbu ilovalarda klapanlar qattiq sanitariya sharoitlarini saqlash va mahsulotlarning har qanday ifloslanishini oldini olish uchun ishlatiladi.

Oziq-ovqat va ichimliklar sanoati

Pnevmatik kelebek klapanlar oziq-ovqat va ichimliklar sanoatida aralashtirish, qadoqlash va tozalash kabi turli jarayonlarda suyuqlik oqimini nazorat qilish uchun keng qo'llaniladi. Ushbu klapanlar ushbu sohalarda talab qilinadigan qattiq sanitariya me'yorlariga javob berish uchun mo'ljallangan.

HVAC sanoati

Pnevmatik kelebek klapanlar havo va suv oqimini tartibga solish uchun hvac (isitish, shamollatish va havoni tozalash) tizimlarida qo'llaniladi. Ushbu ilovalarda valflar binoning turli zonalarida harorat va namlik darajasini nazorat qilish uchun ishlatiladi.

Suv tozalash inshootlari

Pnevmatik kelebek klapanlar suv tozalash inshootlarida filtrlash, dezinfektsiyalash va cho'ktirish kabi turli jarayonlarda suv va kimyoviy moddalar oqimini nazorat qilish uchun ishlatiladi. Ushbu klapanlar korroziy muhitlarga bardosh berish va ishonchli ishlashni ta'minlash uchun mo'ljallangan.

Neft va gaz sanoati

Pnevmatik kelebek klapanlar neft va gaz sanoatida burg'ulash, qayta ishlash va tashish kabi turli jarayonlarda suyuqlik va gazlar oqimini nazorat qilish uchun ishlatiladi. Ushbu klapanlar yuqori bosim va haroratga bardosh berish va xavfsiz va ishonchli ishlashni ta'minlash uchun mo'ljallangan.

Pnevmatik kelebek vana jarayoni

Valfni ochish
Valfni ochish uchun aktuator boshqaruv tizimidan signal oladi, so'ngra silindrga havo bosimini qo'llaydi. Tsilindr bu bosimni chiziqli harakatga aylantiradi, bu esa valf poyasiga qarshi itarilib, diskni soat yo'nalishi bo'yicha aylantirishga olib keladi va shu bilan valf ochiladi.
Oqimni tartibga solish
Vana ochilgandan so'ng, diskning burchagini nazorat qilish orqali oqimni tartibga soladi. Valfni to'liq ochish yoki to'liq yopish uchun diskni 90 gradusgacha aylantirish yoki tartibga solinadigan oqimni ta'minlash uchun ular orasidagi istalgan pozitsiyani aylantirish mumkin.
Oqimni yo'naltirish
Valfning diski suyuqlik oqimini quvur liniyasi orqali yo'naltirish uchun mo'ljallangan bo'lishi mumkin. Masalan, oqimning valfning bir tomonidan boshqa tomoniga yo'naltirilishini ta'minlash, turbulentlikni kamaytirish va oqimning quvur liniyasiga ta'sirini minimallashtirish uchun diskni shakllantirish mumkin.
Valfni yopish
Valfni yopish uchun pnevmatik aktuator yana bir signal oladi, bu esa silindrdagi havo bosimini pasaytiradi. Aktuator ichidagi prujina valf novdasini dastlabki holatiga qaytaradi, bu esa diskni soat miliga teskari yo'nalishda aylantirishga olib keladi va shu bilan valfni yopadi.
Monitoring
Suyuqlik oqimini tartibga solishdan tashqari, vana jarayon sharoitlari haqida boshqaruv tizimiga fikr bildirishi mumkin. Masalan, u valfning holatini, quvur liniyasi ichidagi bosimni va haroratni ko'rsatishi mumkin.

Pnevmatik kelebek vana komponentlari

01/

Tana
Vana tanasi boshqa komponentlarni joylashtiradigan tashqi korpusdir. Qo'llanilishiga qarab, odatda quyma temir, zanglamaydigan po'lat yoki plastmassadan tayyorlanadi.

02/

Disk
Disk suyuqliklar, gazlar va shlaklar oqimini tartibga soluvchi tekis, dumaloq komponentdir. Odatda metall yoki ptfe yoki epdm kabi sintetik materiallardan tayyorlanadi.

03/

Poyasi
Poya diskni aktuator bilan bog'laydigan komponent hisoblanadi. U diskning harakatini boshqaradi va u turli ish sharoitlari, masalan, yuqori bosim yoki yuqori harorat uchun mo'ljallangan bo'lishi mumkin.

04/

Aktuator
Aktuator diskning ochilishi va yopilishini boshqaruvchi valfning tarkibiy qismidir. Odatda siqilgan havo yoki gaz bilan quvvatlanadi va masofadan yoki qo'lda boshqarilishi mumkin.

05/

Muhrlar
Muhrlar vana atrofida oqishning oldini oladigan komponentlardir. Ular odatda kauchuk yoki boshqa elastomerlardan tayyorlanadi va vana orqali oqadigan o'ziga xos suyuqlik yoki gazga bardosh berish uchun mo'ljallangan.

06/

Rulmanlar
Rulmanlar - bu novda va diskni qo'llab-quvvatlovchi va ularning silliq aylanishiga imkon beruvchi komponentlar. Ular odatda metall yoki plastmassadan tayyorlanadi va eskirishni kamaytirish uchun kam ishqalanish uchun mo'ljallangan.

Pnevmatik kelebek klapanga texnik xizmat ko'rsatish

Vana o'rindiqlarini muntazam ravishda tekshiring
Vana o'rindiqlari valfni muhrlash va oqishning oldini olish uchun javobgardir. Vana o'rindiqlari shikastlangan yoki eskirgan bo'lsa, sizib chiqishi mumkin. Qochqinlarni oldini olish uchun valf o'rindiqlarini muntazam ravishda aşınma va yıpranma uchun tekshirish muhimdir.
Valfni moylash
Pnevmatik kelebek klapanni moylash korroziyaning oldini olishga yordam beradi va harakatlanuvchi qismlarning eskirishini kamaytiradi. Vana materialiga mos keladigan yuqori sifatli moylash vositasidan foydalaning.
Aktuatorni tekshiring
Aktuator valfni ochish va yopish uchun javobgardir. Har qanday shikastlanish yoki eskirish belgilari uchun aktuatorni muntazam ravishda tekshiring. Muntazam ravishda ishlashini sinab ko'rish orqali aktuatorning to'g'ri ishlashiga ishonch hosil qiling.
Vana tanasini tozalang
Cho'kma yoki qoldiqlarning to'planishiga yo'l qo'ymaslik uchun vana tanasini muntazam tozalash muhimdir. Vana tanasini tozalash uchun yumshoq detarjen va suvdan foydalaning.
Havo ta'minotini tekshiring
Havo ta'minoti pnevmatik kelebek klapanning ishlashi uchun zarurdir. Havo ta'minoti toza va quruq bo'lishini va bosim tavsiya etilgan diapazonda bo'lishini ta'minlang.
Valfni sinab ko'ring
Pnevmatik kelebek klapanning to'g'ri ishlashini ta'minlash uchun muntazam sinovlarni o'tkazish muhimdir. Vana to'g'ri ishlashiga ishonch hosil qilish uchun yiliga kamida bir marta tekshiring.

Pnevmatik kelebek klapanning ehtiyot choralari

O'rnatish

Vana to'g'ri o'rnatilganligiga ishonch hosil qilish juda muhimdir. Vana toza va quruq muhitda o'rnatilishi va haddan tashqari harorat, quyosh nuri yoki korroziy / iflos gazlarga ta'sir qilmasligi kerak.

Operatsion muhit

Ish muhitida valfning silliq ishlashiga xalaqit beradigan har qanday to'siqlar, qoldiqlar yoki boshqa materiallar bo'lmasligi kerak. Bundan tashqari, valflar yuqori bosimga, bosimning keskin o'zgarishiga yoki yuqori oqim tezligiga ta'sir qilmasligi kerak, chunki bu valfga zarar etkazishi mumkin.

Muntazam parvarishlash

Valfning uzluksiz ishlashi va uzoq umr ko'rishi uchun uni muntazam parvarishlash juda muhimdir. Vana vaqti-vaqti bilan tozalanishi va yog'lanishi kerak, va har qanday eskirgan yoki shikastlangan qismlarni darhol almashtirish kerak.

Xavfsizlik vositalari

Vana bilan ishlash va ishlatish vaqtida operatorlar har doim tegishli himoya vositalarini kiyishlariga ishonch hosil qiling. Bu har qanday shikastlanish yoki xavfli zarrachalarga ta'sir qilishning oldini olish uchun qo'lqop, ko'z/quloq himoyasi va nafas olish maskalarini o'z ichiga olishi mumkin.

Favqulodda o'chirish

Vana favqulodda o'chirish mexanizmi bilan jihozlangan bo'lishi kerak, bu har qanday nosozlik yoki favqulodda vaziyatda ishga tushirilishi mumkin. Ushbu mexanizm valfning avtomatik ravishda yopilishini ta'minlaydi va tizimga har qanday zarar etkazilishining oldini oladi.

Pnevmatik kelebek klapanni qanday tanlash mumkin

Vana hajmi va turi
Sizga kerak bo'lgan birinchi narsa, sizga kerak bo'lgan kelebek klapanning o'lchamini va turini aniqlashdir. Siz ishlayotgan vositaning oqim tezligini, bosimini va haroratini, shuningdek, quvur hajmi va ulanish turini hisobga oling. Kelebek vanalar diametri bir necha dyuymdan bir necha futgacha bo'lgan turli o'lchamlarga ega. Kelebek klapanlarning eng keng tarqalgan turlari gofret, quloq va gardishdir.
Material
Siz ishlatadigan vositaga mos keladigan valf materialini tanlang. Umumiy materiallarga zanglamaydigan po'lat, karbonli po'lat, quyma temir va plastmassa kiradi. Harorat, bosim va ommaviy axborot vositalarining kimyoviy tarkibi kabi omillar material tanlashga ta'sir qilishi mumkin.
Valf aktuatori
Pnevmatik aktuator kelebek klapanlar uchun eng mashhur variantlardan biridir. Valfni ochish va yopish uchun siqilgan havodan foydalanadi, bu esa uni avtomatlashtirilgan jarayonlar uchun ideal qiladi. Vana to'g'ri ishlashini ta'minlash uchun zarur bo'lgan aktuatorning o'lchami va turini ko'rib chiqing. Aktuatorlar kichikdan kattagacha bo'lgan turli o'lchamlarda mavjud bo'lib, ular ikki tomonlama yoki prujinali bo'lishi mumkin.
Moment talablari
Valfni ochish va yopish uchun zarur bo'lgan moment yana bir muhim e'tibordir. Kerakli bosim va oqim tezligini boshqarish uchun etarli momentga ega valfni tanlaganingizga ishonch hosil qiling. Momentning etarli emasligi valfning to'liq yopilmasligiga olib kelishi mumkin, bu esa oqishga olib keladi, ortiqcha moment esa valf yoki aktuatorga mexanik shikast etkazishi mumkin.
Sertifikatlash va muvofiqlik
Vana Amerika neft instituti (api) yoki xalqaro standartlar tashkiloti (iso) kabi tegishli sanoat standartlariga mos kelishini tekshiring. Valfning ushbu standartlarga javob berishi va u ishlatiladigan muayyan muhit va sharoitlarga mos kelishini ta'minlash uchun sertifikat belgilarini qidiring.
Xizmat va ta'mirlash
Xizmat qilish va ta'mirlash oson bo'lgan valfni tanlang. Vana shikastlangan yoki eskirgan taqdirda osongina almashtirilishi mumkin bo'lgan oddiy, kirish mumkin bo'lgan qismlarga ega bo'lishi kerak. Iloji bo'lsa, uzoq xizmat qilish muddatiga ega va minimal texnik xizmat ko'rsatishni talab qiladigan valflarni qidiring.

Pnevmatik kelebek valfni qanday o'rnatish kerak

01/

Materiallarni tayyorlang
Pnevmatik kelebek valfni o'rnatishdan oldin barcha kerakli asboblar va materiallarga ega ekanligingizga ishonch hosil qiling. Bunga pnevmatik kelebek klapan, o'rnatish moslamasi va har qanday kerakli yopishtiruvchi yoki mahkamlagich kiradi. Muayyan asboblar va materiallar bo'yicha ishlab chiqaruvchining tavsiyalarini tekshirish muhim, chunki ular pnevmatik kelebek klapan turi va markasiga qarab farq qilishi mumkin.

02/

O'rnatish joyini toping
Pnevmatik kelebek klapan o'rnatiladigan joyni aniqlang va bu joy toza va axlatdan tozalanganligiga ishonch hosil qiling. Agar pnevmatik kelebek klapan quvurga o'rnatilayotgan bo'lsa, quvur toza va har qanday to'siqlar yoki to'siqlar yo'qligiga ishonch hosil qiling.

03/

Pnevmatik kelebek valfni yig'ing
Vana korpusini, kapotni va o'rindiqlarni tekislash orqali pnevmatik kelebek valfni yig'ing. Kaputni valf korpusiga burang va kapot mahkam o'rnatilganligiga ishonch hosil qiling. Vana tanasining o'rindiqlarini tekislang va quvur yoki armaturani vana tanasiga joylashtiring.

04/

Pnevmatik kelebek valfni o'rnating
Pnevmatik kelebek valfni quvur yoki armatura bilan tekislash va kerakli joyga joylashtirish orqali o'rnating. O'rindiqlarni joylashtirish uchun pnevmatik kelebek klapanga bosim o'tkazing va vana to'g'ri joylashtirilganligiga ishonch hosil qiling. Pnevmatik kelebek valfni joyiga mahkamlash uchun kerakli yopishtiruvchi yoki mahkamlagichlardan foydalaning va valf tekis va plumb ekanligiga ishonch hosil qiling.

Ishlash printsipi Pnevmatik kelebek klapan

Pnevmatik kelebek klapan quvur yoki tizim orqali suyuqlik oqimini boshqarish uchun pnevmatik aktuatordan foydalanadigan qo'lda boshqariladigan valfdir. U odatda valf korpusi, tutqich, kapot va pnevmatik aktuatordan iborat.Vana korpusi silindrsimon qobiq bo'lib, vana mexanizmini o'z ichiga oladi va tutqich valfni ochish va yopish uchun ishlatiladigan xanjar shaklidagi komponentdir. . Kaput klapan tanasi ustida joylashgan va vana tanasi bilan quvur yoki armatura o'rtasida muhr hosil qiluvchi gilzaga o'xshash komponentdir. Pnevmatik aktuator silindrsimon komponent bo'lib, vana tanasiga biriktirilgan va siqilgan havo bilan faollashtirilgan pistonni o'z ichiga oladi.

Sertifikatlar

Bizning fabrikamiz

Kompaniya umumiy maydoni 3,000 kvadrat metrdan ortiq. 50 dan ortiq xodimlar va barcha turdagi mukammal yirik va o'rta o'lchamli asosiy ishlab chiqarish uskunalari, shuningdek, asosiy tekshirish va sinov uskunalari va asboblari mavjud.

TSS

Savol: Kelebek klapanning maqsadi nima?

Javob: Kelebek klapanlar bo'sh joy cheklangan joylarda qo'llaniladi. Darvoza klapanlaridan farqli o'laroq, kelebek klapanlar oqimni to'xtatish yoki tartibga solish uchun, shuningdek, to'liq ochiq va to'liq yopiq holatda ishlatilishi mumkin. Kelebek klapan orqali bosimning yo'qolishi eshik valfi bilan solishtirganda kichikdir.

Savol: Kelebek klapan va aktuator klapan o'rtasidagi farq nima?

Javob: Aktuator (harakatlanuvchi kapalak klapanining bir qismi sifatida) odatda havo, elektr yoki suyuqlik tomonidan yaratilgan energiyani oladigan va uni qandaydir harakatga aylantiradigan mexanik qurilma. Kelebek klapan oqimni tartibga solish uchun ishlatiladigan valf bo'lib, unda disk disk shaklini oladi.

Savol: Kelebek valfni qachon ishlatmaslik kerak?

Javob: Kelebek klapanlar quruq quyma qattiq moddalar bilan ishlash uchun mo'ljallanmagan. Ular gaz va suyuqlik ilovalari uchun mo'ljallangan. Quruq quyma qattiq moddalarning abrazivligi kelebek klapanlarda eroziyaga olib keladi, ular endi to'g'ri yopishmaydi va ularni almashtirish kerak bo'ladi.

Savol: Kelebek klapanlar oqimni boshqarish uchun yaxshimi?

Javob: Butterfly klapanlari suyuqlik oqimini boshqarish valfi sifatida foydalanish uchun ideal bo'lgan vaqt uchun keng ko'lamli ilovalar mavjud. Ular do'konlardagi quvvat liniyalari uchun ishlatilishi mumkin va yuqori hajmli atala va suv ilovalarida yaxshi ishlaydi.

Savol: Kelebek klapan nima deb ham ataladi?

Javob: Kelebek klapan chorak burilishli valf sifatida tasniflanadi. Tez o'chirish uchun balli valf kabi ishlaydi, lekin sharsimon valfdan farqli o'laroq, kapalak klapan ham bosqichma-bosqich ochilishi va yopilishi mumkin. Bu farq diskning doimo oqimda mavjudligini va bosimning pasayishiga imkon beradi.

Savol: Kelebek vanadan eng ko'p foydalanish nima?

Javob: Kelebek klapanlarning asosiy vazifasi quvur liniyasidagi suyuqliklar oqimini tartibga solishdir. Disk shaklidagi element 0 dan 90 darajagacha bo'lgan istalgan burchakka aylantirilishi mumkin, bu oqim tezligini aniq nazorat qilish imkonini beradi.

Savol: Kelebek klapanlar yuqori bosim uchun yaxshimi?

Javob: Kelebek klapanning ochilishi 30-80 daraja orasida cheklangan, bu ularni past bosimli regulyator ilovalari uchun samarali qiladi. Biroq, yuqori bosimlar globus klapan bilan yaxshi natijalarga erishishi mumkin.

Savol: Kelebek klapan ochiq yoki yopiqligini qanday aniqlash mumkin?

Javob: Tutqich valfga parallel bo'lsa, u yopiq va valfga perpendikulyar bo'lsa, u ochiq. Kelebek klapanlar bog 'sug'orishda foydalanish uchun mos keladi va ular odatda bo'sh joyni cheklovchi ilovalarda ham qo'llaniladi. Ular nozik dizaynga ega, bu ularni mahkam o'rnatiladigan joylar uchun ideal qiladi.

Savol: Kelebek klapanlarni havo uchun ishlatish mumkinmi?

Javob: Kelebek vanalar ham, sharli vanalar ham o'zlarining afzalliklariga ega va dasturning o'ziga xos talablariga qarab havo quvurlari uchun mos bo'lishi mumkin. Kelebek klapanlar oddiy va ixcham dizayni bilan mashhur bo'lib, bu tez ishlash va havo oqimiga minimal to'siq qo'yish imkonini beradi.

Savol: Kelebek klapanlar ishonchlimi?

Javob: Zanglamaydigan po'latdan yasalgan kelebek klapanlar juda ishonchli va keng sanoat ilovalari uchun javob beradi. Vana dizayni oqimni tez, aniq va samarali tartibga solishini ta'minlaydi, natijada tizimning ishlashi yaxshilanadi.

Savol: Kelebek valfini qanday aniqlash mumkin?

Javob: Kelebek klapanlar o'z nomini tananing shakli va yopish elementlaridan oladi. Ular kamroq qismlardan iborat oddiy dizaynga ega bo'lib, ta'mirlash va texnik xizmat ko'rsatishni osonlashtiradi. Vana korpusi - kelebek klapanlar ikkita quvur gardish orasiga mos keladigan korpuslarga ega. Ikki turdagi valf korpuslari mavjud, lug'at turi va gofret turi.

Savol: Kelebek klapandagi bosim qanday?

Javob: O'lik xizmatda ishlatiladigan lug'at uslubidagi kapalak klapan odatda pasaytirilgan bosim darajasiga ega. Misol uchun, ikkita gardish orasiga o'rnatilgan lug'atli kapalak klapan 1,{3}} kpa (150 psi) bosimga ega. Bitta gardish bilan o'rnatilgan bir xil valf 520 kpa (75 psi) quvvatga ega.

Savol: Kelebek klapanlarning nechta turi mavjud?

Javob: Disk 90 daraja past momentli aylanish bilan ochiladi va yopiladi va har qanday mos dastur uchun ishlaydi. Ular kamroq xarajat va engil vaznga ega, shuning uchun ular boshqa turdagi klapanlardan afzalroqdir. Kelebek vanalar ko'pincha uchta asosiy tur bilan ajralib turadi: nol, ikki yoki uch marta ofset.

Savol: Nima uchun u kelebek klapan deb ataladi?

Javob: "Kelebek klapan" nomi ishlab chiqilgan, chunki valf diski yarim ochiq holatda kapalak qanotlariga o'xshaydi. Disk trubaning markazida joylashgan va oqimni boshqarish uchun novda ustida aylanadi. Kapalak bilan o'xshashlik juda muhim, shuning uchun nom.

Savol: Kelebek klapanlar qimmatmi?

Javob: Oddiy sharoitlarda bir xil spetsifikatsiyalarda, diametrda va materialda kelebek klapanlar eshik klapanlariga qaraganda ancha arzon. Darvoza klapanlari kichikroq o'lchamdagi kelebek klapanlarga qaraganda pastroq narxlarga ega bo'lishi mumkin, ammo ularning narxi kalibr diametrining oshishi bilan ham tez oshadi.

Savol: Kelebek valfni qulflay olasizmi?

Javob: Butterfly valve qulflash moslamalari valfni ochish va quvur orqali energiyani tiklash uchun valf tutqichining burilishiga yo'l qo'ymaydi. Qulfni ruxsatsiz xodimlar olib tashlamasligini ta'minlash uchun qulf kerak.

Savol: Kelebek klapanning oqim yo'nalishi qanday?

Javob: Kelebek klapan orqali oqim yo'nalishi haqida gapirganda, oqim odatda valfning "o'tiradigan tomoni" yoki "o'tirmaydigan tomoni" yoki "tekis tomoni" yoki "gumbaz tomoni" tomon sifatida tavsiflanadi. disk.

Savol: Kelebek klapanlarga qistirmalari kerakmi?

Javob: Umuman olganda, yangi yumshoq muhrlangan kelebek vanalar qistirmalarisiz muhrlanishi mumkin. Agar u eski valf bo'lsa, qarish muammosini ko'rib chiqish kerak. Yumshoq muhrlangan kelebek klapanlar odatda qistirma bilan birga keladi, uni o'rnatib bo'lmaydi, lekin bu yumshoq muhrlangan gofret kelebek valfining qo'llanilishiga bog'liq.

Savol: Kelebek klapan vertikal yoki gorizontal bo'lishi kerakmi?

Javob: Ko'pgina o'rnatishlarda mil ko'pincha to'g'ri o'rnatiladi va bu konfiguratsiyalar ko'p yillar davomida yaxshi ishlaydi. Biroq, eng uzoq umr ko'rish uchun, bunday xizmat uchun ustun gorizontal holatda joylashgan mil (quvurga parallel) bo'ladi.

Savol: Kelebek valfni qanday bosim bilan sinab ko'rasiz?

Javob: Kelebek klapanning sızdırmazlık ko'rsatkichini sinash uchun sinov muhiti o'rta oqim uchidan kiritilishi kerak. Kelebek plitasi ochilganiga, ikkinchi uchi yopiqligiga ishonch hosil qiling va sinov muhitini sinov talablaringiz bilan belgilangan bosimda AOK qiling.
